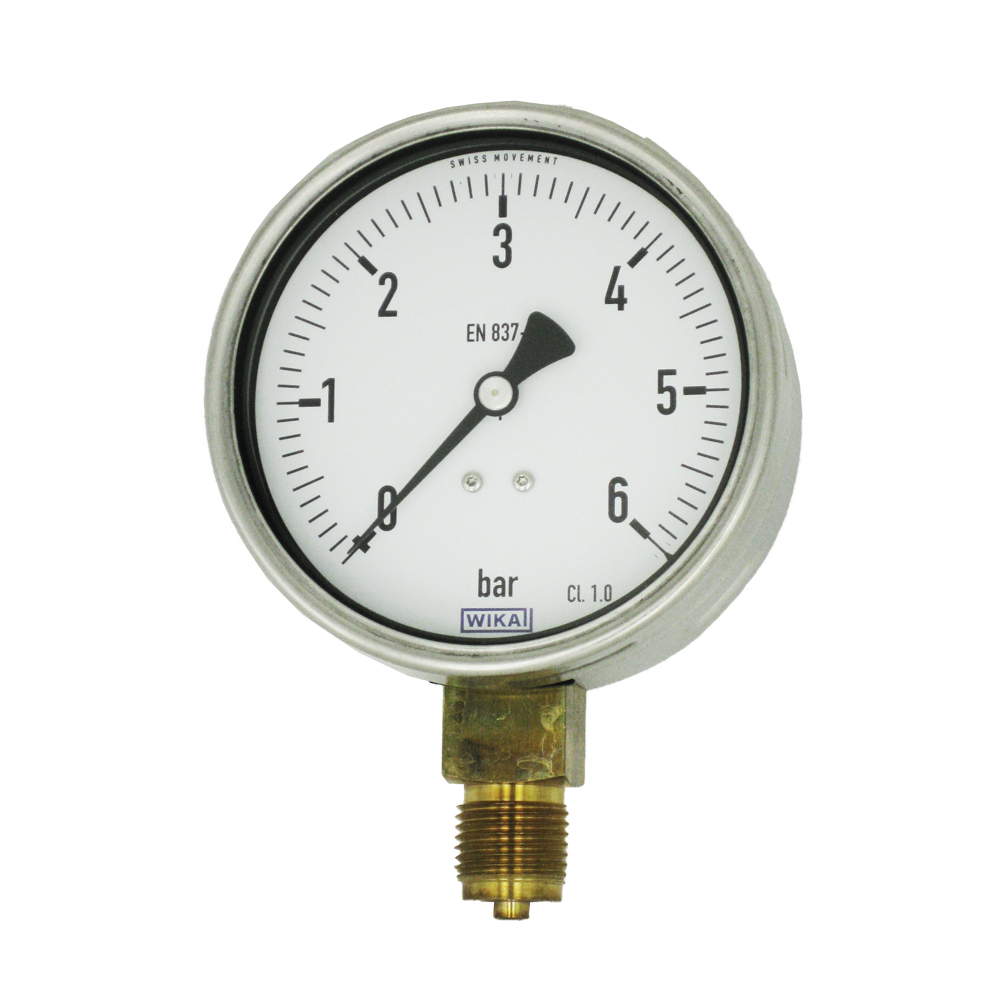

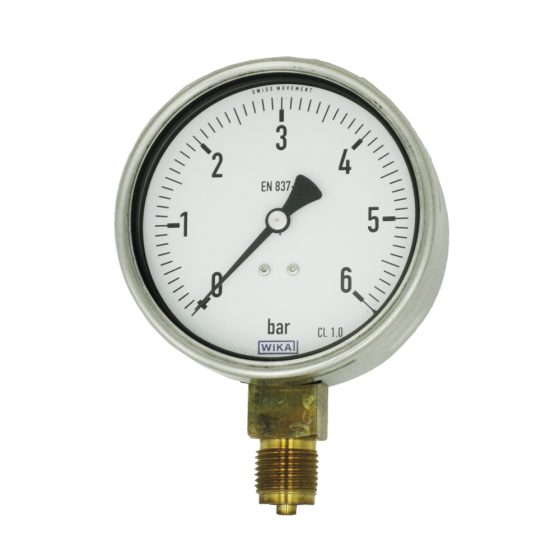

078 681 39 77Messing buisveermanometers
modellen 15 (droge kast) en 16 (vloeistofgevulde kast)
Het te meten product komt in aanraking met messing, let op de chemische bestendigheid. Kies bij twijfel een RVS manometer model 25 of 26.
Kenmerken
Categorie Manometers
- Nauwkeurigheid klasse 1 ; 1,6 en 2,5 volgens EN 837-1
- Universeel.
- Vele opties mogelijk
Toepassing
Buisveermanometers met messing meetsysteem worden toegepast voor het meten van allerlei niet agressieve gassen en/of vloeistoffen in de koeltechniek, pneumatiek, hydrauliek enz. Geschikt voor meetbereiken vanaf 0,6 bar.
Werking
De te meten druk komt via de aansluitnippel in een buisveer. Een buisveer heeft bij een verhoging van de druk de neiging om zich te strekken en bij een verlaging van de druk wil de buisveer inkrimpen. Deze beweging wordt door een manometer-werkje omgezet in een draaiende beweging. Aan dit werkje zit de wijzer gemonteerd welke de te meten druk aanwijst.
TECHNISCHE SPECIFICATIES
| Materiaal | kast staal zwart of rvs304 meetsysteem messing |
| Wijzerplaat | wit met zwarte opdruk |
| Wijzer | zwart |
| Ruit | kunststof |
| Kastvulling | glycerine (model 16, droge kast is model 15)) |
| Uitvoering | volgens EN 837-1 |
Toepassingsvoorwaarden
De te meten druk dient niet meer dan ca.75% van de schaalwaarde te zijn. Korte belastingen tot de volle schaalwaarde zijn wel toegestaan. De temperatuur in de kast mag niet hoger dan ca.60°C worden. Kies voor het meten van agressieve gassen en/of vloeistoffen een manometer met een rvs meetsysteem (rvs buisveermanometers, model 25 of 26).
